StarLine Сигма 15. Читающе-передающий интерфейсный модуль шин CAN/LIN
StarLine Сигма 15 - профессиональный интерфейсный модуль для подключения стороннего охранного, мониторингового или вспомогательного оборудования к цифровым шинам автомобиля.
Позволяет получать информацию из штатной электроники автомобиля и передавать команды управления через CAN/LIN, существенно сокращая количество аналоговых подключений к проводке.
Основные функции модуля
В зависимости от марки, модели и комплектации автомобиля модуль позволяет получать по цифровым шинам информацию о:
- Состоянии дверей, капота, багажника;
- Статусе зажигания и работе двигателя;
- Статусе ACC;
- Состоянии штатной охранной системы;
- Положении педали тормоза;
- Состоянии стояночного тормоза;
- Положении селектора КПП;
- Других доступных в CAN/LIN параметрах автомобиля.
Важно: Набор доступных функций зависит от конкретной марки, модели, года выпуска и комплектации автомобиля. Перед установкой необходимо проверить поддержку нужных функций для конкретного автомобиля в актуальной базе совместимости StarLine.

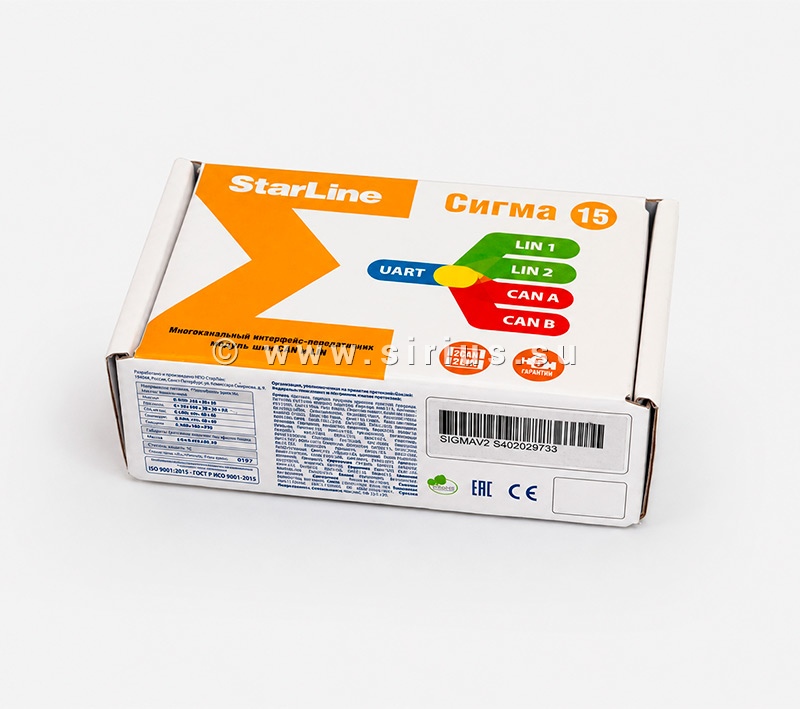

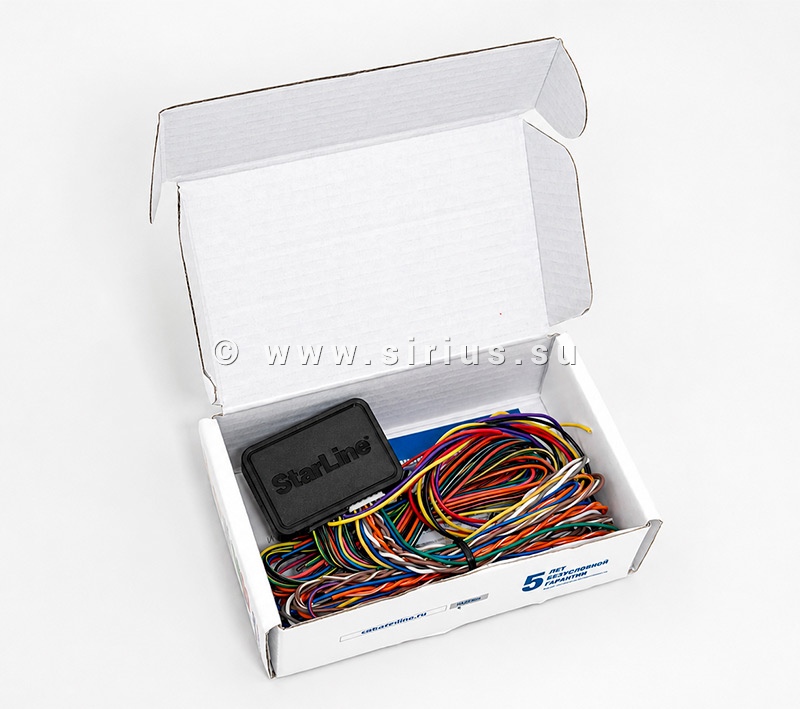

Комплектация StarLine Сигма 15

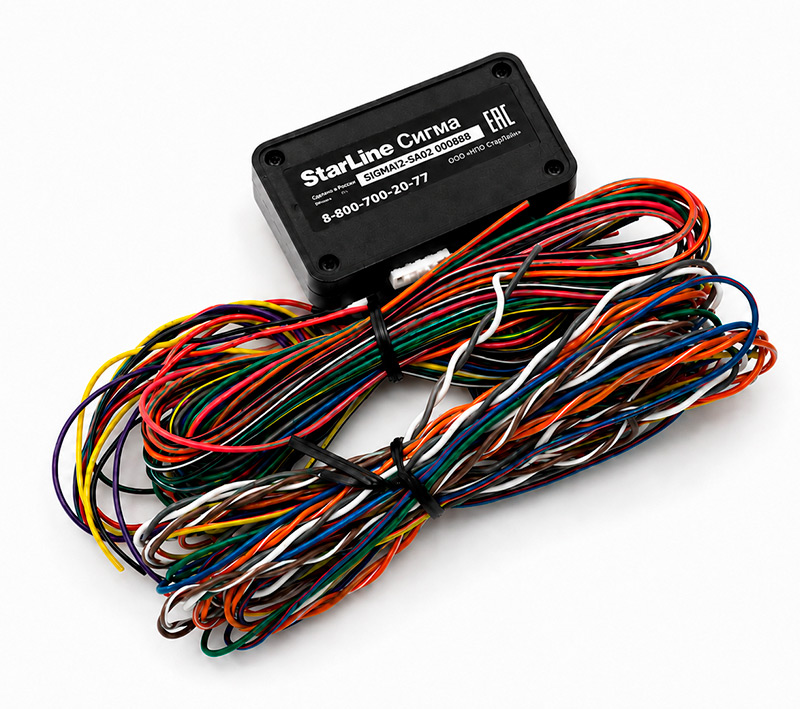

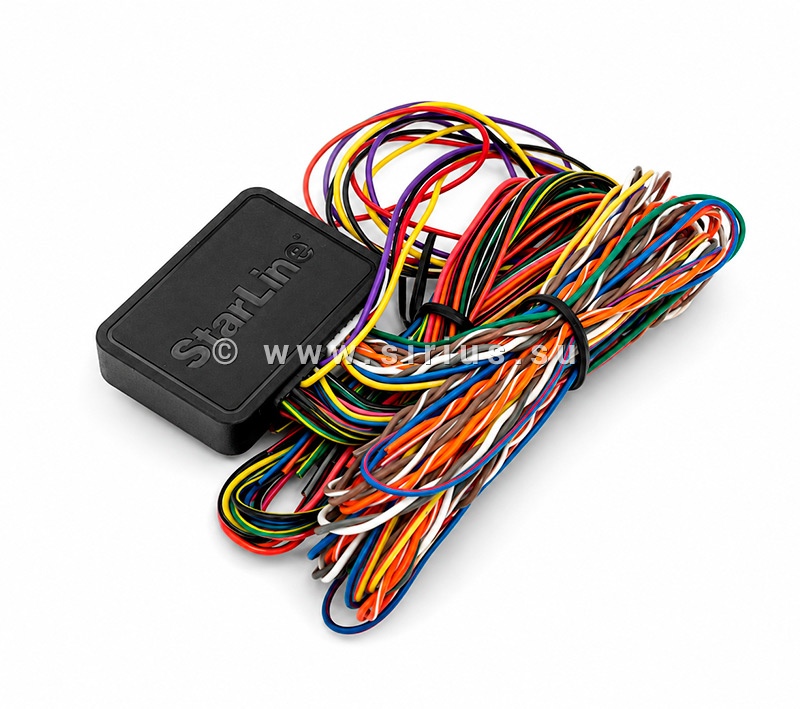

- Главный блок;
- Кабели для сборки и подключения;
- Комплект печатных материалов (может отличаться в зависимости от оборудования).
Возможности StarLine Сигма 15
- Бесключевой автозапуск - StarLine iKey. Функция iKey - это программный обход штатного иммобилайзера на совместимых автомобилях. Это позволяет реализовать дистанционный и автоматический запуск двигателя без размещения второго штатного ключа или его чипа в автомобиле;
- Цифровая блокировка двигателя iCAN*. Технология StarLine iCAN позволяет установить запрет запуска или блокировку двигателя с помощью команд в цифровых шинах автомобиля - если эта функция поддерживается конкретной моделью;
- Интеграция со сторонним оборудованием. Для обмена со сторонними устройствами используется открытый цифровой интерфейс SigmaBUS. Через него внешнее оборудование может получать данные, которые Сигма 15 считывает из CAN/LIN автомобиля, а также отправлять модулю команды управления.
* Список поддерживаемых автомобилей смотрите на can.starline.ru
Преимущества модуля
- Меньше вмешательства в проводку. Информацию получают непосредственно из цифровых шин автомобиля;
- Один модуль - несколько автомобилей. Для Сигма 15 предусмотрена поддержка большого числа марок и моделей автомобилей. Конкретная конфигурация выбирается при настройке модуля;
- Настройка через StarLine Мастер. Модуль можно подключить к компьютеру и настроить с помощью ПО StarLine Мастер;
- Открытый интерфейс SigmaBUS с последовательным протоколом UART. Открытый протокол позволяет производителям и интеграторам связывать Сигма 15 с собственным оборудованием.
| Параметр | Значение | Примечание |
|---|---|---|
| Тип устройства | Читающе-передающий интерфейсный модуль CAN/LIN | StarLine Сигма 15 |
| Номинальное питание | 12 В постоянного тока | Для бортовой сети автомобиля |
| Рабочее напряжение | 9–18 В | Указывается в дилерских технических спецификациях |
| Цифровые интерфейсы | 2 × CAN, 2 × LIN | Поддерживается работа с CAN, LIN, K-Line, RX/TX в зависимости от автомобиля |
| Интерфейс со сторонним оборудованием | SigmaBUS / UART | Открытый цифровой протокол обмена |
| Входы / выходы | Программируемые аналоговые каналы + цифровые CAN/LIN | Назначение каналов зависит от конфигурации; отдельные цепи управления по схеме рассчитаны на 100–200 мА |
| Читаемые состояния | Двери, капот, багажник, зажигание, ACC, тормоз, ручной тормоз, КПП, работа двигателя и др. | Набор параметров зависит от марки, модели и комплектации автомобиля |
| Управляемые функции | Центральный замок, штатная охрана, аварийная сигнализация, «Комфорт», багажник, подогреватель и др. | При наличии поддержки конкретным автомобилем |
| Дополнительные функции | iCAN, iKey, блокировка Keyless | Поддержка зависит от автомобиля и прошивки |
| Настройка | StarLine Мастер / кнопка программирования | Конфигурация выбирается под конкретный автомобиль |
| Рабочая температура | −50…+85 °C | Диапазон приводится в профильных дилерских спецификациях |
| Размеры корпуса | Длина, ширина, высота | 5 см х 3,5 см х 1 см |
Важно: доступные CAN/LIN-сигналы и функции управления зависят от конкретного автомобиля, года выпуска, комплектации и версии прошивки модуля.
